Kardiotokograf - aparat KTG Budowa i działanie.
Zapis badanych parametrów dokonywany jest za pomocą dwóch przetworników. Każdy z nich może być zewnętrzny bądź wewnętrzny. W przypadku sond zewnętrznych są one mocowane na brzuchu ciężarnej za pomocą pasków lub taśm. Jedna z nich pełni rolę sondy „dźwiękowej” działając jak Detektor Tętna Płodu. Druga zaś jest sondą „ciśnieniową” (tocodynamometr), która mierzy napięcie ścian brzucha matki, co daje pośrednią informację na temat czynności skurczowej macicy. Ten typ jest stosowany dużo częściej niż sondy wewnętrzne, które wymagają dużo większego doświadczenia osób obsługujących oraz odpowiednich warunków anatomicznych umożliwiających założenie. Pomiar przy użyciu sond wewnętrznych jest dużo dokładniejszy i może być zalecany jeśli spodziewany jest trudny poród. Dane zbierane przez aparat są drukowane oraz archiwizowane.
Kardiotokografia kliniczna - Zastosowanie
Kardiotokografię wykorzystuje się już tradycyjnie w nadzorze położniczym. Otrzymujemy dzięki niej informacje na temat prawidłowej regulacji układu krążenia przez ośrodkowy układ nerwowy. Oceniamy także czynność skurczową macicy i reakcję układu krążenia oraz pośrednio układu nerwowego na ewentualne skurcze macicy. Badanie trwa od 30 do 60 minut. Na wykresie badania kardiotokograficznego naniesiona zostaje częstość akcji serca płodu oraz występujące skurcze mięśnia macicy. W opisie badania wyróżnia się ocenę: aktywności skurczowej mięśnia macicy, podstawowej czynności serca płodu, podstawowej zmienności serca płodu (tzw. oscylacje), występowania akceleracji, deceleracji lub określonych trendów w pracy serca.
W skład czynników wpływających na czynność macicy wchodzą:
-częstotliwość skurczów, czas trwania skurczów,
-intensywność skurczów oraz interwały odpoczynku.
Częstość podstawowa jest to średnia częstotliwość akcji serca płodu między akceleracjami i deceleracjami, a przy ich braku częstość rejestrowana przez 10 minut. Prawidłowa częstotliwość mieści się w przedziale 110-150/min, częstoskurcz (tachykardia) rozpoznaje się dla wartości powyżej 150/min a rzadkoskurcz (bradykardia) dla wartości poniżej 110/min.
Oscylacje (zmienność długoterminowa) – są to wahania częstotliwości akcji serca płodu.
Wyróżnia się następujące typy zmienności:
brak zmienności,
zmienność zmniejszona,
prawidłowa
skacząca.
Deceleracje to krótkotrwałe spadki częstotliwości akcji serca płodu (< 15/min przez 10 sekund lub dłużej).
Wyróżnia się deceleracje: wczesne, zmienne i późne.
Akceleracje to krótkotrwały wzrost częstotliwości akcji serca płodu (> 15/min przez 15 sekund lub dłużej) - świadczą o ruchach płodu i są uznawane za cechy jego dobrostanu.
Kardiotokografia ma największe zastosowanie pod postacią dwóch testów: niestresowego i stresowego. Test niestresowy polega na ciągłym 30 minutowym zapisie KTG, gdzie w przypadku nie stwierdzenia okresowych zmian częstotliwości akcji serca płodu przedłuża się monitorowanie o kolejne 30 minut.
Test stresowy – jest to zapis KTG stosowany w przedporodowym nadzorze płodu. Wykonuje się go zwykle po podaniu niewielkich dawek oksytocyny, hormonu wyzwalającego czynność skurczową macicy, co ma na celu obciążenie serca płodu. Za prawidłowy uznaje się test negatywny. W oparciu o wynik testu stresowego położnik decyduje o ewentualnym wcześniejszym rozwiązaniu ciąży.

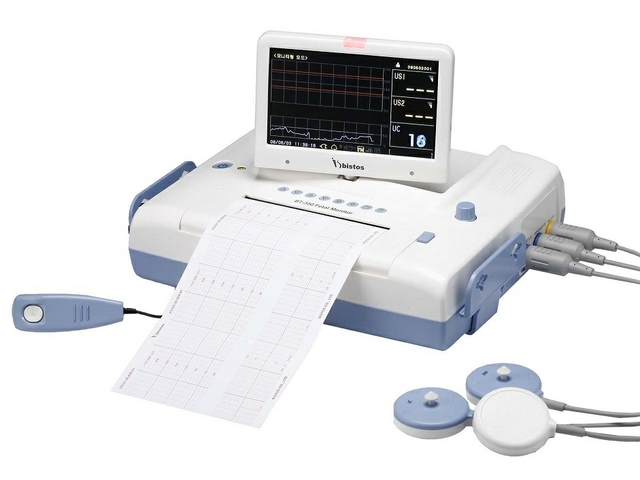

Kardiotokografy są używane w trzecim trymestrze ciąży. Najnowsze kardiotokografy BISTOS BT-350 integrują w jednym urządzeniu monitorowanie dobrostanu płodu oraz matki w ciąży bliźniaczej (w zestawie standardowo są dostarczane 2 sondy) oraz w ciąży pojedynczej.
Badania wykonywane przy użyciu KTG stanowią obecnie złoty standard w opiece przedporodowej.
Aparaty BT-350 do wydruków wykorzystują papiery rejestracyjne identyczne jak kardiotokografy Philips i GE.
