Ultrasonografia to jedna z najbardziej uniwersalnych i bezpiecznych metod obrazowania medycznego, która pozwala lekarzom zajrzeć w głąb ludzkiego ciała bez konieczności wykonywania inwazyjnych procedur. Jednak, jak podkreśla Daniel Ben-Mordechay w swoim poście edukacyjnym, samo posiadanie najlepszego sprzętu to dopiero połowa sukcesu. Prawdziwa sztuka tkwi w umiejętnym wykorzystaniu ultrasonografu.

Dlaczego technika skanowania ma kluczowe znaczenie?

Wyobraź sobie ultrasonograf jako skrzypce Stradivariusa - nawet najlepszy instrument w niewprawnych rękach nie zagra pięknej melodii. Podobnie jest z ultrasonografią diagnostyczną. Najnowocześniejszy sprzęt nie zagwarantuje precyzyjnej diagnozy, jeśli osoba go obsługująca nie opanowała podstawowych technik skanowania ultrasonograficznego.

Prawidłowe techniki skanowania mają kluczowe znaczenie dla:

• Wyraźnego obrazowania struktur anatomicznych - każdy organ wymaga odpowiedniego podejścia i specyficznych ustawień
• Unikania pomijania patologii - niewłaściwa technika może sprawić, że istotne zmiany chorobowe pozostaną niezauważone przez diagnostę
• Powtarzalności wyników badań - standardowe podejście pozwala na porównywanie badań w czasie i między różnymi operatorami

Płaszczyzny skanowania - fundamenty każdego badania ultrasonograficznego

Płaszczyzna podłużna (strzałkowa) w ultrasonografii

To perspektywa równoległa do długiej osi badanej struktury lub ciała pacjenta. Wyobraź sobie, że patrzysz na organ "z boku" - to właśnie daje płaszczyzna podłużna w USG. Jest szczególnie przydatna do:

• Oceny długości i kształtu organów wewnętrznych
• Wizualizacji naczyń krwionośnych w całej ich długości
• Badania przepływu krwi metodą Dopplera

Płaszczyzna poprzeczna w diagnostyce ultrasonograficznej

Ta płaszczyzna poprzeczna USG jest prostopadła do długiej osi i zapewnia widok przekrojowy - jakbyśmy "pokroili" organ na plastry. Umożliwia:

• Precyzyjną ocenę szerokości struktur anatomicznych
• Dokładny pomiar obwodów i powierzchni badanych organów
• Wykrywanie zmian patologicznych w przekroju poprzecznym

Złota zasada ultrasonografii: Oba ujęcia są absolutnie niezbędne dla kompletnej oceny diagnostycznej. To jak oglądanie rzeźby - jeden kąt widzenia nigdy nie pokaże pełnego obrazu anatomicznego.

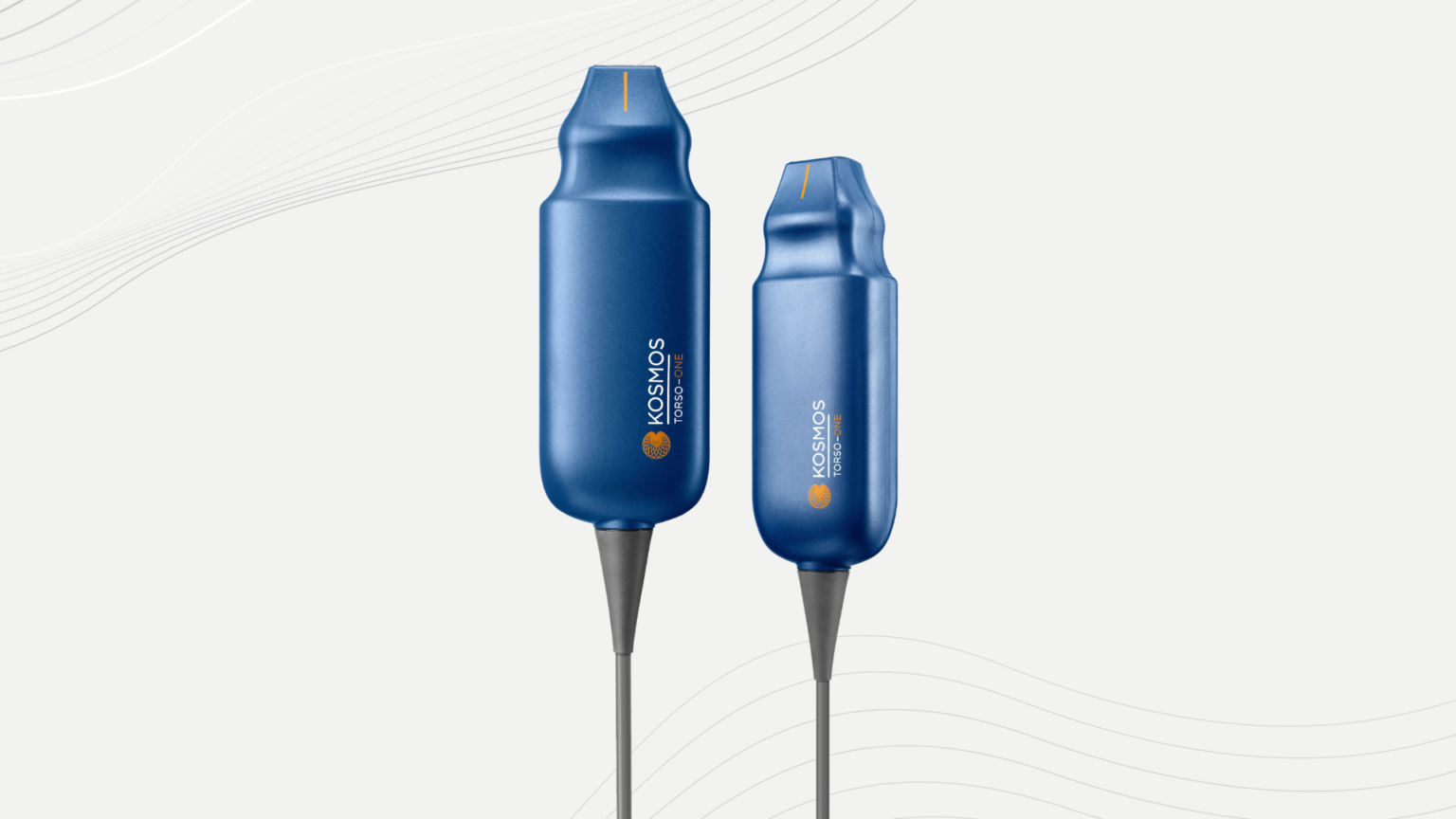

Przełomowe rozwiązania AI jak system KOSMOS od EchoNous z rozszerzoną inteligencją wspierają lekarzy w czasie rzeczywistym - automatycznie rozpoznając struktury anatomiczne, optymalizując ustawienia sprzętu i pomagając w interpretacji obrazów, szczególnie dla lekarzy bez specjalistycznego przeszkolenia ultrasonograficznego, co demokratyzuje dostęp do wysokiej jakości diagnostyki obrazowej.

Orientacja sondy ultrasonograficznej - konsystencja to klucz sukcesu

Jednym z najważniejszych, ale często pomijanych aspektów profesjonalnej ultrasonografii jest utrzymanie spójnej orientacji sondy USG. Standardowe podejście w diagnostyce ultrasonograficznej zakłada:

• Przy skanowaniu podłużnym: znacznik sondy ultrasonograficznej skierowany ku głowie pacjenta
• Przy skanowaniu poprzecznym: znacznik sondy skierowany w prawo od pacjenta

Ta pozornie prosta zasada ma ogromne znaczenie praktyczne w obrazowaniu medycznym. Wyobraź sobie dwóch lekarzy opisujących to samo badanie ultrasonograficzne - jeśli każdy używa innej orientacji, ich opisy mogą być sprzeczne, co prowadzi do błędnej interpretacji i potencjalnych pomyłek diagnostycznych.

Systematyczne przemieszczanie sondy - metodyczność w działaniu

Prawdziwy profesjonalista diagnostyki ultrasonograficznej nie skanuje chaotycznie. Zamiast tego stosuje sprawdzone metody:

Metodyczne przemiatanie w ultrasonografii

Organ lub obszar badany jest "przemiatany" systematycznie, krok po kroku, aby zapewnić pełne pokrycie anatomiczne. To jak czytanie książki - nie przeskakujemy stron, lecz przechodzimy przez każdą kolejno, aby nie pominąć żadnej istotnej informacji.

Nakładanie pól skanowania

Lekkie nakładanie sąsiadujących obszarów skanowania to technika ultrasonograficzna zapożyczona od fotografów tworzących panoramy. Dzięki temu żadna struktura anatomiczna nie pozostanie "w ślepej plamie" między dwoma odrębnymi obrazami USG.

Zaawansowane techniki obrazowania ultrasonograficznego

Ultrasonografia dopplerowska - obrazowanie przepływu

Nowoczesne ultrasonografy diagnostyczne wykorzystują efekt Dopplera do oceny przepływu krwi. W diagnostyce ultrasonograficznej rozróżniamy:

• Doppler kolorowy USG - wizualizuje kierunek przepływu za pomocą kolorów (czerwony/niebieski)
• Doppler spektralny - pokazuje prędkość i charakter przepływu w formie krzywej falowej
• Doppler mocy - najbardziej czuły na powolne przepływy w małych naczyniach

Obrazowanie harmoniczne w USG

Technika obrazowania harmonicznego wykorzystuje harmoniczne częstotliwości, które powstają podczas przechodzenia fal ultradźwiękowych przez tkanki. Znacząco poprawia jakość obrazu ultrasonograficznego, szczególnie u pacjentów z trudnymi warunkami akustycznymi.

Elastografia ultrasonograficzna

Nowoczesna technika elastografii USG ocenia sztywność tkanek poprzez analizę ich odkształcenia pod wpływem nacisku lub fal akustycznych. Szczególnie przydatna w:

• Ocenie włóknienia wątroby (diagnostyka chorób hepatologicznych)
• Badaniu zmian ogniskowych w piersi (onkologia)
• Diagnostyce problemów tarczycy (endokrynologia)

Obrazowanie 3D i 4D w ultrasonografii

Trójwymiarowa ultrasonografia 3D pozwala na przestrzenną rekonstrukcję badanych struktur, a obrazowanie 4D USG dodaje wymiar czasu, umożliwiając obserwację ruchów anatomicznych w czasie rzeczywistym.

Najczęstsze błędy w technice skanowania ultrasonograficznego

Błędy orientacyjne w USG

• Nieprawidłowa orientacja sondy ultrasonograficznej - prowadzi do mylnej interpretacji anatomii przez diagnostę
• Brak prawidłowego oznaczenia stron - utrudnia komunikację z innymi specjalistami medycznymi
• Niekonsystentne podejście do skanowania - różne orientacje w trakcie jednego badania ultrasonograficznego

Błędy techniczne w diagnostyce USG

• Nieodpowiedni nacisk sondy - zbyt mocny ucisk może deformować badane struktury, zbyt słaby powoduje słabą jakość obrazu
• Nieprawidłowy kąt skanowania - fale ultradźwiękowe odbijają się od struktur pod niewłaściwym kątem
• Zaniedbanie żelu przewodzącego - powoduje artefakty obrazowe i pogorszenie jakości diagnostycznej

Optymalizacja jakości obrazu ultrasonograficznego

Znaczenie żelu przewodzącego w USG

Powietrze to największy wróg fal ultradźwiękowych w diagnostyce obrazowej. Żel przewodzący USG eliminuje mikroskopijne pęcherzyki powietrza między sondą a skórą pacjenta, zapewniając idealny kontakt akustyczny. To jak różnica między patrzeniem przez czyste szkło a przez zaparowaną szybę.

Indywidualne dostrajanie parametrów

Każdy obszar ciała wymaga innych ustawień aparatu ultrasonograficznego:

• Głębokość skanowania - powierzchowne struktury wymagają małej głębokości, głębokie organy większej penetracji
• Ostrość obrazu USG - dostrajana do konkretnej głębokości zainteresowania diagnostycznego
• Wzmocnienie sygnału - kompensuje tłumienie fal ultradźwiękowych w różnych tkankach

Adaptacja do pacjenta - personalizacja badania ultrasonograficznego

Doświadczony sonografista wie, że każdy pacjent to nowe wyzwanie w obrazowaniu ultrasonograficznym:

Pozycjonowanie pacjenta w USG

Czasami zmiana pozycji pacjenta może całkowicie zmienić jakość obrazowania ultrasonograficznego:

• Pacjent na boku może lepiej eksponować nerki w badaniu ultrasonograficznym
• Pozycja Trendelenburga pomaga w badaniu ultrasonograficznym miednicy
• Głęboki wdech może "opuścić" wątrobę, ułatwiając jej wizualizację w USG

Techniki oddechowe w ultrasonografii

Oddech pacjenta to potężne narzędzie w diagnostyce ultrasonograficznej:

• Wstrzymanie oddechu eliminuje artefakty ruchowe w obrazie USG
• Głęboki wdech przemieszcza organy jamy brzusznej, poprawiając wizualizację
• Delikatny ucisk sondą może odsunąć przeszkadzające struktury gazowe

Specyficzne zastosowania technik ultrasonograficznych

Ultrasonografia jamy brzusznej

Badanie ultrasonograficzne jamy brzusznej wymaga szczególnego podejścia:

• Badanie na czczo - eliminuje gazy jelitowe zakłócające obraz USG
• Różne pozycje pacjenta - leżenie na boku, pozycja półsiedząca optymalizują wizualizację
• Wykorzystanie "okien akustycznych" - wątroba jako okno do wizualizacji nerki prawej w ultrasonografii

Echokardiografia - ultrasonografia serca

Ultrasonografia serca (echokardiografia) to wyspecjalizowana dziedzina wymagająca:

• Standardowych projekcji echokardiograficznych - przymostkowa, koniuszkowa, podżebrowa, nadmostkowa
• Synchronizacji z EKG - pozwala na ocenę funkcji serca w określonych fazach cyklu
• Oceny przepływów dopplerowskich - niezbędnej do diagnozy wad zastawkowych

Ultrasonografia naczyniowa

Badanie ultrasonograficzne naczyń charakteryzuje się specyficznymi wymaganiami:

• Optymalny kąt Dopplera - 30-60 stopni do osi naczynia dla najlepszej oceny przepływu
• Test kompresji naczyń - standardowa metoda wykrywania zakrzepów żylnych
• Mapowanie przepływu kolorowego - kompleksowa wizualizacja drożności układu naczyniowego

Nowoczesne technologie w ultrasonografii medycznej

Sztuczna inteligencja w diagnostyce ultrasonograficznej

AI w ultrasonografii wspiera sonografistów poprzez:

• Automatyczne rozpoznawanie struktur anatomicznych
• Sugerowanie optymalnych ustawień aparatu ultrasonograficznego
• Wspomaganie wykrywania nieprawidłowości w obrazie USG
• Standaryzację pomiarów ultrasonograficznych

POCUS - ultrasonografia w miejscu opieki

Point-of-Care Ultrasound (POCUS) rewolucjonizuje medycynę współczesną, umożliwiając szybką diagnostykę ultrasonograficzną przy łóżku pacjenta. Małe, przenośne aparaty ultrasonograficzne stają się standardem w:

• Medycynie ratunkowej - szybka diagnostyka w stanach zagrożenia życia
• Intensywnej terapii - monitorowanie stanu pacjentów krytycznych
• Podstawowej opiece zdrowotnej - diagnostyka pierwszego kontaktu

Telemedycyna ultrasonograficzna

Zdalna interpretacja badań ultrasonograficznych pozwala na konsultacje eksperckie nawet w odległych lokalizacjach, demokratyzując dostęp do specjalistycznej diagnostyki obrazowej.

Najczęstsze pułapki w technice ultrasonograficznej

Błędy systematyczne w skanowaniu

• Niepełne przemiatanie obszaru - prowadzi do pominięcia istotnych zmian patologicznych
• Zbyt szybkie skanowanie ultrasonograficzne - nie pozwala na dokładną analizę wszystkich struktur
• Brak odpowiedniej dokumentacji - utrudnia późniejszą ocenę i porównania diagnostyczne

Problemy z jakością obrazu USG

• Artefakty ultrasonograficzne - nieprawidłowe obrazy powstające z przyczyn technicznych
• Nieodpowiednia penetracja - zbyt słabe lub zbyt mocne sygnały ultradźwiękowe
• Błędy kalibracji sprzętu - wpływają na dokładność pomiarów ultrasonograficznych

Psychologia profesjonalnej ultrasonografii

Ultrasonografia diagnostyczna to nie tylko technika medyczna - to także forma komunikacji między sonografistą a pacjentem. Spokojne, pewne ruchy sondy ultrasonograficznej przekazują pacjentowi pewność i profesjonalizm operatora. Z kolei nerwowe, chaotyczne skanowanie może wzbudzić niepokój i utrudnić współpracę.

Dodatkowo, systematyczne podejście do badania ultrasonograficznego pozwala sonografiście na lepszą koncentrację i znacząco zmniejsza ryzyko przeoczenia istotnych zmian patologicznych.

Przyszłość diagnostyki ultrasonograficznej

Technologia ultrasonografii medycznej dynamicznie ewoluuje, wprowadzając innowacyjne rozwiązania:

• Ultrasonografia 3D i 4D - trójwymiarowa rekonstrukcja i obrazowanie w czasie rzeczywistym
• Elastografia ultrasonograficzna - ocena sztywności tkanek metodą nieinwazyjną
• Obrazowanie kontrastowe USG - zastosowanie środków kontrastowych w ultrasonografii

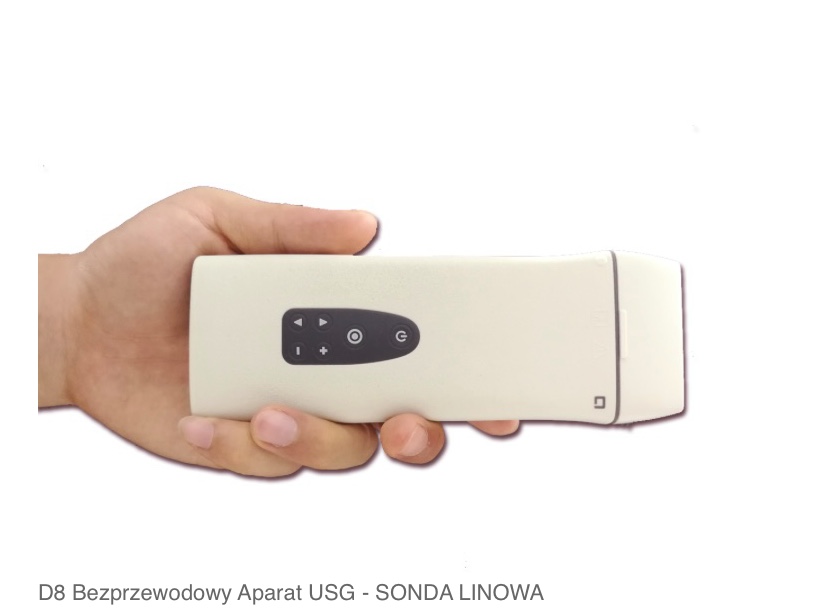

• Miniaturyzacja sprzętu - ultrasonografy wielkości smartfona dla medycyny terenowej

Mimo tych rewolucyjnych osiągnięć technologicznych, fundamentalne zasady prawidłowego skanowania ultrasonograficznego pozostają niezmienne i stanowią podstawę skutecznej diagnostyki.
